气动升降搅拌机：原理、核心结构组成

 引言

在现代工业生产中，物料的搅拌、分散与混合是贯穿众多制造流程的基础工序。无论是化工涂料的调配、食品饮料的均质，还是医药制剂的制备，

搅拌设备都扮演着不可或缺的角色。在众多搅拌设备中，气动升降搅拌机以其独特的工作原理和卓越的安全性能，逐渐成为易燃易爆、高温高湿

等特殊工况下的优选方案。

 气动升降搅拌机是以压缩空气为动力源，利用气动马达驱动搅拌桨叶旋转，同时借助气缸或气动升降机构实现工作头垂直升降的一类搅拌设备。

与传统的电动搅拌机相比，它不依赖电力驱动，从根本上消除了电火花引发的安全隐患，因此在石油、化工、涂料、油漆、油墨、树脂、医药、

食品等对防爆要求严苛的行业中获得了广泛应用。

 一、工作原理与技术架构

1.1 搅拌工作原理

 气动升降搅拌机的核心搅拌机理与传统搅拌设备相似：搅拌桨叶在气动马达的驱动下沿固定方向旋转，在旋转过程中驱使容器内的物料做轴向运

动和圆周运动。物料在两种运动的复合作用下，同时受到剪切搅拌和扩散搅拌的作用，从而实现不同组分之间的快速均匀混合。

具体来说，对于配备高速分散盘的机型，通过分散搅拌盘的高速运转，物料呈环状流并产生强旋涡，物料粒子之间产生强烈的剪切、撞击和摩擦，

达到迅速分散、溶解和均匀混合的目的。这种工作原理使得 气动升降搅拌机既能处理低粘度的液体混合，也能胜任高粘度膏体的搅拌作业。

 1.2 升降工作原理

升降功能是气动升降搅拌机区别于普通气动搅拌机的重要特征。升降机构通常通过手转阀的旋转或气动电磁阀的电动控制来实现气缸工作，从而

带动搅拌电机及工作头做垂直升降运动。操作者可以根据料桶高度自由调节搅拌头位置，实现一机多缸使用，显著提升设备的通用性和生产效率。

在一些更先进的机型中，还采用气动升降马达带动涡轮丝杆升降器来实现支撑杆的自动升降，进一步减轻操作工人的劳动强度，提高生产效率。

 1.3 核心结构组成

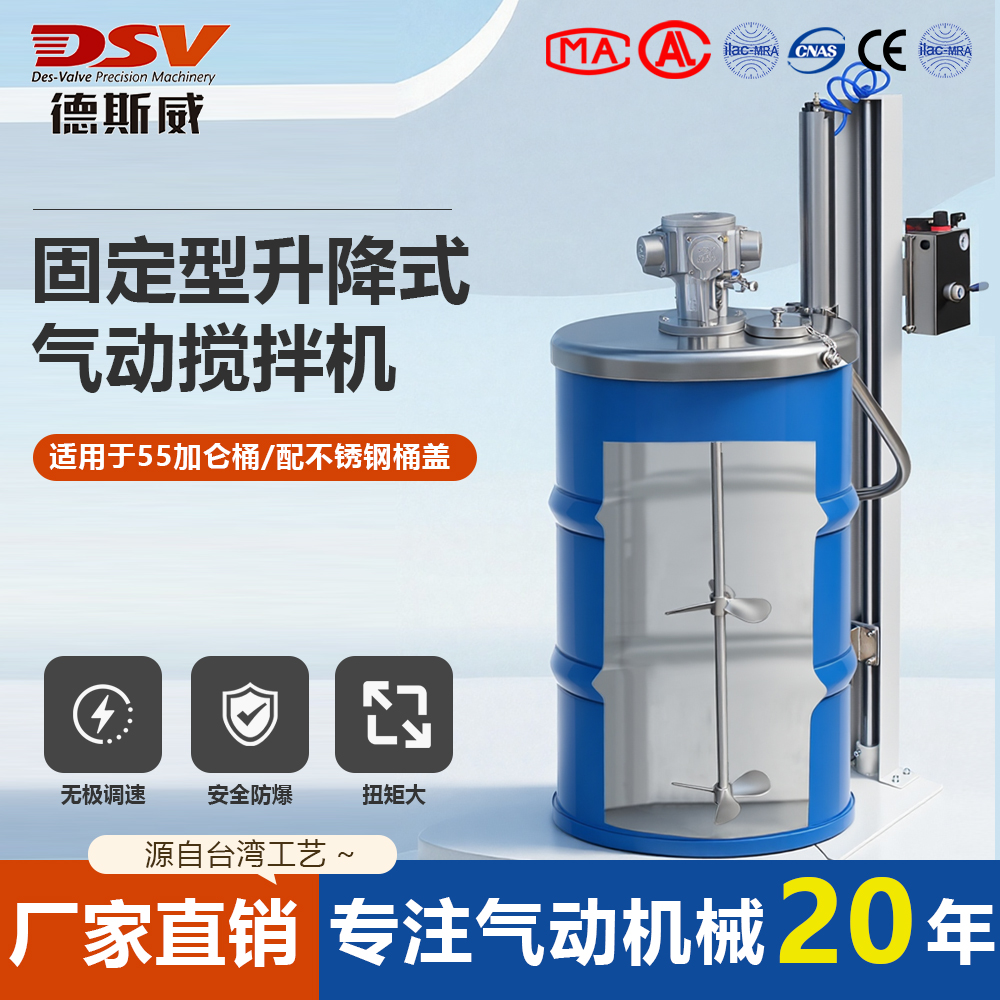

一台典型的 气动升降搅拌机主要由以下几大部分构成：

**动力系统**：以气动马达为核心动力源。气动马达分为活塞式和叶片式两大类，前者扭矩大、适用于重载搅拌，后者转速高、适用于快速混合。

**搅拌系统**：包括搅拌轴和搅拌桨叶。桨叶种类极为丰富，有推进式、齿轮式、涡轮式、碟式、框式、锚式、消泡式等多种形式，可根据物料特性和工艺要求快速更换。

**升降系统**：由气缸、手转阀或电磁阀、升降导轨等组成，实现搅拌头的垂直升降。

**机架与移动装置**：配备推车式或固定式机架，底部装有移动轮子，方便设备在不同工位之间灵活移动。

**控制系统**：包括气源处理装置（三联件：过滤器、调压阀、油雾器）、压力表、调速阀等，用于调节和监控设备运行状态。
