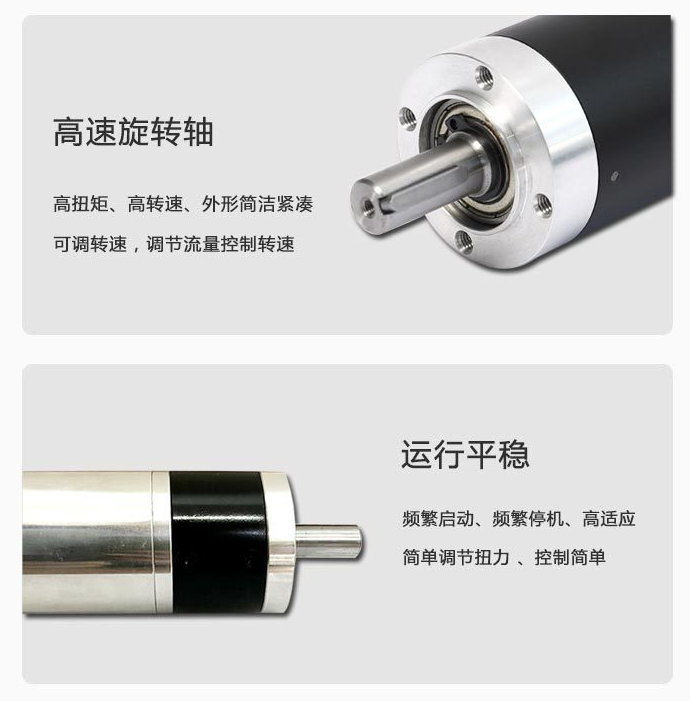

小型/微型气动马达（0.1–1HP）正反转与调速技术全解 速览：小型/微型气动马达（**0.1–1HP**，约**0.075–0.75kW**）凭借**本质防爆**、**瞬时正反转**、**无级调速**与**过载保护**等特性，

成为易燃易爆、潮湿多尘、频繁启停场景的优选动力源。本文系统解析其**正反转控制回路设计**、**四种调速方案**、**选型方法**与**应用

优化**，为工业自动化与特种装备提供工程化参考。 一、技术基础：结构与工作原理 1. 核心结构类型（0.1–1HP主流） | 结构类型 | 工作原理 | 性能特点 | 适用场景 | |---------|---------|---------|---------| | **叶片式**（主流） | 偏心转子带动叶片在定子内滑动，形成容积变化实现气体膨胀做功 | 转速高(300–10,000rpm)、体积小、重量轻、响应快

| 搅拌、装配、小型机械驱动 | | **活塞式**（径向/轴向） | 气体推动活塞往复运动，经连杆/曲轴转化为旋转运动 | 扭矩大、低速稳定性好、效率高(75–85%) | 重载启动、低速

大扭矩设备 | | **齿轮式** | 气体驱动一对啮合齿轮旋转，结构简单 | 成本低、抗污染能力强、寿命长 | 简易机械、通风设备 | **核心原理**：压缩空气（**0.4–0.7MPa**）进入马达工作腔，通过容积变化产生压力差，驱动转子旋转，将气压能转化为机械能。叶片式马达通

过定子两端弧形槽向叶片底部供气，确保叶片紧贴定子内壁，形成有效密封。 2. 0.1–1HP马达关键参数（选型基准） | 参数 | 典型范围 | 影响因素 | 选型要点 | |-----|---------|---------|---------| | 功率 | 0.1–1HP（75–746W） | 工作压力(0.4–0.7MPa)、流量 | 匹配负载功率，预留15–20%余量 | | 转速 | 300–10,000rpm | 进气流量、排气阻力、负载 | 叶片式适合高速，活塞式适合低速(≤1500rpm) | | 扭矩 | 0.5–10Nm | 工作压力、结构设计、转速 | 启动扭矩≥额定扭矩1.5倍 | | 耗气量 | 100–1000L/min | 功率、转速、效率 | 匹配空压机排量，避免压力损失 | | 重量 | 0.5–5kg | 材质、结构类型 | 便携设备优选轻质铝合金材质 |二、正反转控制技术详解 1. 正反转实现原理 **核心机制**：通过**交换进排气口**改变气流方向，实现转子转向切换，响应时间≤**0.1秒**，换向冲击小，可在全速运行中瞬时换向。叶片式马达

采用**对称气道设计**时，正反转性能一致；部分活塞式马达需调整配气机构以保证双向性能均衡。 2. 三种标准控制回路设计 回路1：基础手动控制（经济型） - **核心元件**：5/3手动换向阀（中位封闭/排气）+ 调速阀 + 消声器 - **工作流程**：手柄切换控制进气方向，中位切断气源实现停止 - **优点**：结构简单、成本低、维护方便 - **适用**：手动操作设备、简易机械（如小型搅拌机） #### 回路2：电磁控制（自动化场景） - **核心元件**：5/3电磁阀（单电控/双电控）+ 单向节流阀 + 油雾器 + 三联件 - **工作流程**：PLC输出信号控制电磁阀换向，实现自动正反转 - **关键设计**：双电控阀需带**机械定位**，防止失电时换向；中位封闭避免内部泄漏浪费空气 - **适用**：自动化产线、机器人、气动夹具 #### 回路3：安全互锁控制（频繁换向/危险场合） - **核心元件**：5/3双电控阀 + 限位开关 + 压力继电器 + 紧急停止阀 - **安全设计**：  1. 限位开关实现行程终点自动换向，防止机械碰撞  2. 压力继电器监测气压，低于0.4MPa时自动停机保护  3. 紧急停止阀切断总气源，确保人员安全 - **适用**：防爆环境、精密装配、医疗设备 ### 3. 正反转控制关键技术要点 1. **阀门选型**：双向马达必须使用**5/3阀**或**两个3/2阀组合**，确保两个进气口可切换功能 2. **管道设计**：进排气管径≥马达接口尺寸，减少压力损失；长距离管道需加大管径（推荐1.2–1.5倍） 3. **排气处理**：双向排气均需安装**消声器**，降低噪音（≤85dB），同时避免粉尘倒灌 4. **密封要求**：换向阀与管路接头需采用**O型圈密封**，防止泄漏影响换向响应 5. **维护要点**：定期清洁换向阀阀芯，防止油污、杂质导致卡滞，影响换向可靠性 --- 三、调速技术全方案（无级调速实现） 小型/微型气动马达调速核心在于**控制进气流量/压力**或**调节排气阻力**，实现**0–额定转速**无级调节，适配不同负载需求。 1. 四种主流调速方法对比 | 调速方式 | 实现原理 | 控制元件 | 调速范围 | 控制精度 | 适用场景 | |---------|---------|---------|---------|---------|---------| | **进气流量控制** | 调节进气阀开度，改变进入马达的空气流量 | 单向节流阀、流量控制阀 | 10–100% | 中等(±5%) | 大多数应用，响应快 | | **排气节流控制**（推荐） | 调节排气阻力，改变马达内部压力与转速 | 双向节流阀、排气消声节流阀 | 5–100% | 较高(±3%) | 负载波动大、需稳定

转速场合 | | **压力调节** | 通过减压阀降低供气压力，改变输出功率 | 精密减压阀、压力调节器 | 20–100% | 低(±10%) | 简单调速、成本敏感应用 | | **机械调速** | 改变马达内部结构参数（如叶片角度、工作腔数量） | 专用调节机构 | 50–100% | 高(±1%) | 特殊定制、需恒定转速场合 | 2. 调速回路优化设计 方案A：进气+排气双节流控制（高精度方案） - **回路构成**：三联件 → 5/3换向阀 → 单向节流阀（进气）→ 马达 → 双向节流阀（排气）→ 消声器 - **优势**：进气控制响应速度，排气控制转速稳定性，综合精度达**±3%** - **应用**：精密装配、计量泵驱动、小型搅拌设备 #### 方案B：压力串级控制（负载波动大场景） - **回路构成**：空压机 → 储气罐 → 主减压阀 → 流量阀 → 马达 → 压力传感器 → PID控制器 - **工作原理**：压力传感器实时监测马达负载，PID控制器动态调整进气压力，保持转速稳定 - **优势**：负载变化时转速波动≤**5%**，适合恒转速要求高的设备 #### 方案C：机械-气动复合调速（特殊工况） - **适用马达**：部分活塞式马达可切换单缸/双缸工作模式，叶片式可调节叶片预紧力 - **优势**：结合机械结构与气动控制，调速范围宽，效率损失小 - **应用**：低速大扭矩设备、需要大范围调速的场景 ### 3. 调速技术关键参数与注意事项 1. **调速范围**：叶片式马达可达**300–10,000rpm**，活塞式为**50–1500rpm**，超出范围可能导致效率急剧下降（<50%） 2. **压力匹配**：调速时需保证工作压力≥**0.4MPa**，否则会出现启动困难、扭矩不足问题 3. **耗气量平衡**：调速过程中耗气量随转速降低而减少，需匹配空压机输出，避免能源浪费 4. **热管理**：长时间低速运行（<1000rpm）时，需注意马达散热，防止内部温度过高影响密封件寿命 5. **控制精度提升**：采用**电气比例阀**替代手动调节阀，配合PLC控制，可实现**±1%**的转速控制精度 --- 四、选型指南：0.1–1HP气动马达正反转调速系统设计 1. 选型五步法（精准匹配需求） 步骤1：明确负载特性 - 计算**额定扭矩**：T(Nm) = 9550 × P(kW) ÷ n(rpm)，启动扭矩需≥额定扭矩**1.5倍** - 确定转速范围：叶片式适合**1000–10,000rpm**，活塞式适合**≤1500rpm** - 评估负载类型：恒扭矩（如搅拌）、恒功率（如风机）或变负载（如装配） 步骤2：选择马达类型 | 负载特点 | 推荐马达类型 | 正反转/调速特性 | |---------|------------|---------------| | 高速轻载、频繁换向 | 叶片式（如DSV 0.33HP系列） | 正反转性能一致，调速范围宽 | | 低速重载、稳定运行 | 活塞式（如赣工M1-L系列） | 扭矩大，低速稳定性好 | | 成本敏感、简单应用 | 齿轮式 | 结构简单，维护成本低 | 步骤3：控制元件匹配 - **换向阀**：双向应用必须选**5/3阀**，流量≥马达耗气量的**1.2倍** - **调速阀**：选择与管道匹配的口径，叶片式推荐**单向节流阀**，活塞式推荐**双向节流阀** - **辅助元件**：三联件（过滤+减压+油雾）必备，过滤精度≥**5μm**，油雾器油雾量**1–3滴/分钟** 步骤4：防爆与安全设计（关键环节） - 防爆等级：化工/矿山等危险区域需选**ATEX II 2G/D**或**IECEx**认证产品 - 防静电：管路与马达外壳需接地，电阻≤**10⁶Ω** - 过热保护：连续运行温度≤**80℃**，设置温度传感器监测 步骤5：经济性评估 - 综合成本：采购成本+运行成本（耗气量×电费）+维护成本 - 能效优化：选择**空气利用率≥80%**的高效马达，如英格索兰Type 30系列、德斯威DSV系列 2. 典型应用选型案例 案例1：小型防爆搅拌设备（0.5HP需求） - **马达选型**：德斯威DSV-0.5HP叶片式气动马达（ATEX认证） - **控制回路**：5/3双电控换向阀 + 排气节流调速 + 压力继电器保护 - **参数匹配**：转速500–3000rpm，扭矩1.5Nm，耗气量300L/min，工作压力0.6MPa - **优势**：本质防爆、无级调速适配不同粘度物料，昆山本地服务响应快 案例2：自动化装配线拧紧工具（0.3HP需求） - **马达选型**：德派(苏州)V系列微型叶片马达（叶片快换技术） - **控制回路**：5/3单电控换向阀 + 进气流量调速 + 扭矩传感器反馈 - **参数匹配**：转速1000–5000rpm，扭矩0.8Nm，耗气量200L/min - **优势**：瞬时正反转、高精度调速，适配频繁启停的装配工艺 五、应用场景与优化方案 1. 四大核心应用领域 领域1：化工/制药（防爆需求） - **关键要求**：本质防爆、耐腐蚀、无电火花、调速稳定 - **优化方案**：选用316L不锈钢材质马达，配**ATEX认证**电磁阀，排气口安装火花熄灭器 - **典型应用**：小型反应釜搅拌、物料输送泵驱动、药剂混合设备 领域2：自动化装配（频繁换向） - **关键要求**：响应快、换向冲击小、体积小、重量轻 - **优化方案**：采用叶片式马达，配5/3双电控阀，实现毫秒级换向；调速阀优化响应曲线 - **典型应用**：螺丝拧紧、零件定位、小型机械臂驱动 领域3：食品/饮料（卫生要求） - **关键要求**：无油润滑、易清洗、材质符合FDA标准 - **优化方案**：选用无油润滑型马达，304不锈钢外壳，IP65防护等级 - **典型应用**：酱料搅拌、灌装设备、包装机械 领域4：实验室/科研（精准控制） - **关键要求**：调速精度高、低噪音、体积小、可远程控制 - **优化方案**：采用电气比例阀+PLC控制，配合转速传感器实现闭环控制 - **典型应用**：小型实验反应釜、物料混合测试、精密仪器驱动 2. 常见问题与解决方案 | 问题现象 | 产生原因 | 解决方案 | |---------|---------|---------| | 换向响应慢 | 阀门选型过小、管道阻力大、气压不足 | 增大阀门口径、优化管道设计、提高供气压力至0.6MPa | | 调速不稳定 | 负载波动大、排气阻力变化、气源压力波动 | 采用排气节流控制、安装储气罐稳定压力、增加压力补偿 | | 噪音过大 | 排气速度快、消声器选型不当 | 选用高效消声器、降低排气速度、采用多级排气设计 | | 马达过热 | 长时间低速运行、润滑不足、压力过高 | 优化散热设计、增加油雾润滑、控制工作压力≤0.7MPa | | 扭矩不足 | 供气压力低、流量不足、马达选型偏小 | 提高压力至0.6–0.7MPa、增大管道口径、更换大功率马达 | 六、维护与保养指南（延长使用寿命） 1. 日常维护（每班/每日） 1. 检查气压：确保工作压力在**0.4–0.7MPa**范围内，压力波动≤±0.05MPa 2. 油雾器检查：油位正常，油雾量**1–3滴/分钟**，使用ISO VG32气动专用油 3. 排气检查：排气通畅，无异常噪音，消声器无堵塞 4. 泄漏检测：用肥皂水检查管路接头、阀门、马达密封处，无气泡产生 2. 定期保养（每周/每月） | 保养周期 | 保养内容 | 技术要求 | |---------|---------|---------| | 每周 | 清洁过滤器、检查油雾器油质 | 过滤器压差≤0.05MPa，油质无乳化变质 | | 每月 | 检查叶片/活塞磨损、密封件老化 | 叶片磨损≤0.2mm，密封件无裂纹、变形 | | 季度 | 更换润滑油、清洁换向阀阀芯 | 采用原厂推荐润滑油，阀芯无卡滞、磨损 | | 半年 | 全面拆解检查、更换易损件 | 轴承间隙≤0.1mm，转子无偏心、划痕 | 3. 故障诊断与排除（快速定位） 1. **无法启动**：检查气源压力→检查换向阀是否换向→检查马达内部是否卡滞→检查进气口是否堵塞 2. **转速不稳**：检查气源压力稳定性→检查调速阀是否泄漏→检查负载是否波动→检查排气是否通畅 3. **换向困难**：检查换向阀是否卡滞→检查控制信号是否正常→检查管道是否堵塞→检查马达内部密封是否损坏 4. **扭矩下降**：检查工作压力→检查进气流量→检查叶片/活塞磨损→检查马达内部泄漏情况 七、总结与选型建议 小型/微型气动马达（**0.1–1HP**）的**正反转与调速**是其核心优势，通过合理的**控制回路设计**与**元件选型**，可满足绝大多数工业场景需求。

关键选型要点： 1. **工况匹配**：高速轻载选叶片式，低速重载选活塞式，防爆场景必选认证产品 2. **控制方案**：手动控制选5/3手动阀，自动化选5/3电磁阀，高精度选排气节流+压力补偿 3. **性能优化**：优先考虑**排气节流调速**（稳定性好），配合**5/3中位封闭阀**（节能） 4. **成本平衡**：中端场景推荐德斯威、源霸等国产品牌（性价比高），高端场景选英格索兰、德派等国际品牌（可靠性高） 建议：根据负载特性、转速范围、防爆要求与预算，选择合适的马达类型与控制方案，必要时索取样品测试，验证正反转响应与调速精度，确保系统稳定

可靠运行。
