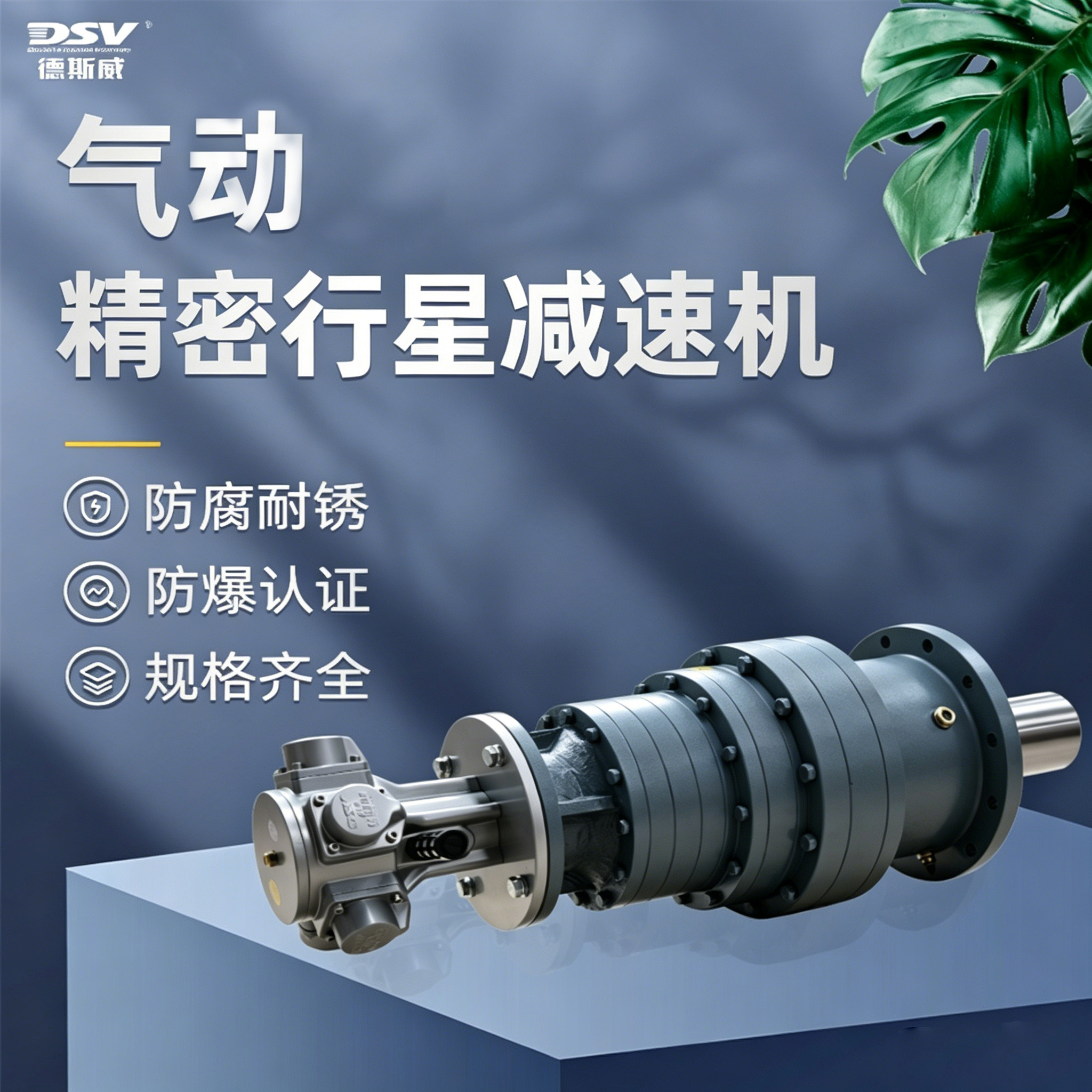

气动马达配减速机/搅拌机：选型计算、安装尺寸与规范指南 一、核心匹配逻辑与选型流程 气动马达与减速机、搅拌机的匹配是一个**系统工程**，需遵循“**负载→扭矩→转速→功率→减速比→安装适配**”的完整逻辑链，确保动力传递高效、安全、稳定。 1.1 选型核心步骤（精准匹配四步法） | 步骤 | 核心任务 | 计算方法/判断标准 | 安全系数建议 | |-----|---------|-----------------|------------| | **1. 负载分析** | 确定搅拌工况关键参数 | 物料粘度(≤10万cps)、容器容积(0.5–1000L)、桨型(框/桨/涡轮/分散盘) | 搅拌负载：1.3–1.5<br>冲击负载：1.5–2.0 | | **2. 扭矩计算** | 确定所需输出扭矩 | T₀ = K×μ×n×d³ (K=系数,μ=粘度,n=转速,d=桨径) | 减速机扭矩≥T₀×安全系数 | | **3. 减速比确定** | 匹配转速需求 | i = n₁(气动马达额定转速)÷n₂(搅拌需求转速) | 选择标准减速比(如5:1/10:1/20:1) | | **4. 功率校核** | 确保气动马达功率充足 | P = (T₀×n₂)÷(9550×η₁×η₂) (η₁=减速机效率,η₂=传动效率) | 气动马达功率≥P×1.2 | 1.2 气动马达类型选择指南（适配搅拌工况） | 气动马达类型 | 功率范围 | 转速特性 | 扭矩特性 | 适配搅拌场景 | 推荐减速比范围 | |------------|---------|---------|---------|------------|--------------| | **活塞式** | 0.1–37kW | 低速(50–3000rpm) | 高扭矩，启动扭矩大(1.5–2倍额定) | 高粘度物料(>1万cps)、重载搅拌、IBC吨桶 | 5:1–50:1 | | **叶片式** | 0.5–15kW | 中高速(300–10000rpm) | 中扭矩，转速平稳 | 低粘度物料(<1万cps)、精细分散、快速混合 | 3:1–20:1 | | **齿轮式** | 1–22kW | 中速(100–5000rpm) | 平稳扭矩，低振动 | 精密混合、定位控制、小型反应釜 | 5:1–30:1 | **关键结论**：10kW/20Hp以上大功率搅拌场景**优先选择活塞式气动马达**，配合行星或摆线针轮减速机，确保低速大扭矩输出。二、减速比计算与扭矩匹配（精准公式与案例） 2.1 核心计算公式（行业通用标准） 1. **减速比基础公式**：     **i = n₁ ÷ n₂**（n₁=气动马达输入转速，n₂=搅拌机输出转速） 2. **扭矩传递公式**：     **T₂ = T₁ × i × η**（T₂=输出扭矩，T₁=输入扭矩，η=减速机效率，0.8–0.95） 3. **功率与扭矩关系**：     **P = (T × n) ÷ 9550**（P=功率kW，T=扭矩N·m，n=转速rpm） 2.2 典型搅拌场景计算案例（10m³反应釜，粘度5万cps） | 参数 | 数值 | 计算过程 | 结果 | |-----|-----|---------|-----| | 搅拌需求转速 | 60rpm | - | 60rpm | | 气动马达额定转速 | 1500rpm | - | 1500rpm | | 初步减速比 | 25:1 | i=1500÷60=25 | 25:1 | | 所需输出扭矩 | 1800N·m | T₀=K×μ×n×d³（K=0.5,μ=50Pa·s,d=1.2m） | 1800N·m | | 减速机输入扭矩 | 80N·m | T₁=T₀÷(i×η)（η=0.9） | 80N·m | | 气动马达功率 | 12.7kW | P=(T₁×n₁)÷9550 | 12.7kW | | 选型 | 15kW活塞式马达+25:1行星减速机 | 功率×1.2安全系数，扭矩×1.3安全系数 | 匹配 | 三、安装尺寸与连接标准（行业规范与关键参数） 3.1 气动马达与减速机连接尺寸标准（ISO适配） | 连接方式 | 标准规格 | 关键尺寸参数 | 适配场景 | |---------|---------|------------|---------| | **法兰连接** | ISO 9409-1（50–160mm） | 法兰直径、螺栓孔数量/分布圆直径、定位止口 | 卧式安装、重载工况 | | **轴键连接** | GB/T 1095（平键） | 轴径d（14–50mm）、键宽b、键高h、键长L | 中小型设备、立式安装 | | **胀紧套连接** | DIN 6892 | 轴径、胀紧套外径、螺栓规格/数量 | 高精度、无键连接、频繁正反转 | | **联轴器连接** | GB/T 5843 | 联轴器型号、孔径、长度、扭矩容量 | 需补偿安装误差、减震需求 | **关键安装公差**： - 同轴度误差≤**0.05mm**（刚性连接），≤**0.1mm**（弹性连接） - 端面跳动≤**0.03mm**，避免附加轴向载荷 3.2 标准安装尺寸表（气动马达+减速机组合） | 气动马达功率 | 轴径d(mm) | 法兰规格 | 减速机输入轴径 | 安装中心高H(mm) | 适配搅拌轴径 | |------------|----------|---------|--------------|---------------|------------| | 10–15kW | 28/32 | ISO 9409-1-100 | 28/32 | 200–250 | 40–50 | | 15–20kW | 32/38 | ISO 9409-1-112 | 32/38 | 250–300 | 50–60 | | 20–25kW | 38/42 | ISO 9409-1-125 | 38/42 | 300–350 | 60–70 | 3.3 搅拌机安装关键尺寸规范（搅拌轴与桨叶） 1. **搅拌轴直径计算**：     d ≥ (16×T×L÷(π×[σ]))^(1/3)（T=扭矩，L=轴长，[σ]=许用应力） 2. **桨叶安装尺寸**：   - 桨叶直径d≤容器内径D的1/3–2/3（标准1/2）   - 底部桨叶距容器底高度：0.5–1.0×d   - 多层桨叶间距：1.0–1.5×d 四、连接方式与安装规范（确保长期稳定运行） 4.1 气动马达与减速机连接方式对比（优劣分析） | 连接方式 | 优点 | 缺点 | 适用工况 | 安装要点 | |---------|-----|-----|---------|---------| | **刚性法兰** | 结构简单、传递效率高(98%+) | 对安装精度要求高 | 高精度、低振动 | 同轴度≤0.05mm，螺栓均匀紧固 | | **弹性联轴器** | 补偿安装误差、减震 | 传递效率略低(95%–97%) | 中低精度、有振动 | 预留0.5–1mm轴向间隙 | | **胀紧套** | 无键槽、对轴无损伤 | 安装复杂、成本高 | 频繁正反转、高精度 | 按厂家扭矩要求紧固螺栓 | | **梅花联轴器** | 减震效果好、允许角偏差 | 扭矩容量有限 | 中小功率、振动大 | 选用合适硬度弹性体 | 4.2 完整安装流程（规范操作步骤） 1. **基础准备**：   - 混凝土基础强度≥C30，厚度≥设备底座宽度的1.5倍   - 水平度误差≤±0.5mm/m，使用激光水平仪校准   - 加装减震垫（橡胶或弹簧），降低振动传递 2. **组件安装顺序**：     气动马达 → 联轴器/法兰 → 减速机 → 搅拌轴 → 桨叶   - 禁止锤击输出轴安装传动件，使用装配夹具和轴端螺纹孔压入   - 螺栓需加装平垫圈和弹垫圈，扭矩偏差≤5% 3. **管路连接规范**：   - 气动马达进气口配**三联件**（过滤器+调压器+油雾器）   - 排气管径≥进气口直径，避免背压过高影响性能   - 双向旋转时需在马达气接口安装**快速排气阀** 4. **试运行与验收**：   - 空载运行30分钟，检查振动、温度（≤80℃）、噪音   - 逐步加载（每次20%，持续30分钟）至额定负载，运行4–8小时   - 验收标准：无漏油、异响，各项参数符合说明书要求 五、常见匹配误区与解决方案（避坑指南） 5.1 选型误区与纠正方法 | 常见误区 | 后果 | 纠正方案 | |---------|-----|---------| | 只看功率不看扭矩 | 减速机过载损坏、搅拌无力 | 优先计算扭矩，确保减速机额定扭矩≥负载扭矩×1.3 | | 忽视减速比标准值 | 非标减速比成本高、周期长 | 选择标准减速比（如3:1/5:1/10:1/20:1/25:1/30:1） | | 气动马达转速选择过高 | 能耗增加、噪音大、寿命缩短 | 选择与减速比匹配的额定转速（1000–1500rpm） | | 忽视防爆等级匹配 | 安全隐患、不符合法规 | 化工防爆环境必须选择Ex d IIB T4或更高等级产品 | 5.2 安装常见问题与解决措施 | 问题 | 原因 | 解决措施 | |-----|-----|---------| | 振动过大 | 同轴度误差大、基础刚性不足 | 重新校准同轴度，加固基础，加装减震装置 | | 温度过高 | 润滑不足、负载过大、通风不良 | 检查油位，调整负载，改善通风，加装冷却装置 | | 扭矩不足 | 气动压力过低、减速比选择不当 | 提高气源压力至0.6–0.8MPa，重新计算减速比 | | 密封泄漏 | 密封件老化、安装不当 | 更换密封件，确保安装面清洁无间隙 | 六、选型与安装检查表（快速核验工具） 6.1 选型参数确认表 | 参数类别 | 确认内容 | 合规标准 | |---------|---------|---------| | **负载参数** | 物料粘度、密度、容器容积、搅拌桨型 | 粘度≤10万cps，桨径≤容器内径2/3 | | **动力参数** | 气动马达功率、扭矩、转速 | 功率≥计算值×1.2，扭矩≥计算值×1.3 | | **减速参数** | 减速比、额定扭矩、传动效率 | 减速比为标准值，效率≥0.85 | | **防爆参数** | 防爆等级、温度组别 | Ex d IIB T4及以上，适配危险环境 | 6.2 安装尺寸核对表 | 安装部位 | 核对内容 | 允许偏差 | |---------|---------|---------| | **马达-减速机** | 同轴度、端面跳动、螺栓扭矩 | 同轴度≤0.05mm，扭矩偏差≤5% | | **减速机-搅拌轴** | 轴径配合、键槽尺寸、连接方式 | 间隙配合H7/h6，键槽对称度≤0.03mm | | **整机安装** | 水平度、基础强度、减震措施 | 水平度≤±0.5mm/m，基础强度≥C30 | 七、总结与应用建议气动马达配减速机/搅拌机的匹配与安装，需遵循“先计算、后选型、再安装”的科学流程，核心在于**扭矩匹配**与**安装精度**控制。国内品牌如

昆山德斯威、等在定制化与本地化服务方面优势明显，国际品牌如英格索兰、GLOBE在极端工况适应性方面更具竞争力。 **关键建议**： 1. 签约前要求厂家提供**详细技术方案与安装图纸**，明确各部件尺寸与公差要求 2. 防爆环境必须核验**防爆合格证原件**，确保覆盖所选功率与工况 3. 安装后进行**4–8小时负载试运行**，记录振动、温度、噪音等关键参数，确保符合规范要求
