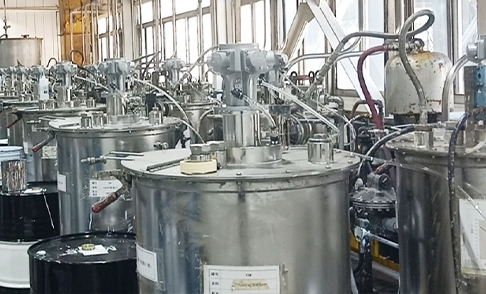

汽车涂装线输调漆系统气动搅拌器正确选型指南

摘要

输调漆系统是汽车涂装生产线的核心组成部分，而气动搅拌器作为保证涂料均匀性的关键设备，其选型正确与否直接影响涂装质量和生产效率。

本文从汽车涂装线的实际需求出发，系统阐述了气动搅拌器的选型原则、关键参数、材质要求及注意事项，为涂装工程师和设备选型人员提供

实用的技术参考。

 一、引言

随着汽车工业的快速发展，涂装工艺对涂料输送和搅拌系统的要求日益提高。输调漆系统（集中循环供漆系统）作为油漆输送、调压、调温的核

心设备，其运行稳定性直接关系到车身涂装质量。在众多组件中，气动搅拌器承担着防止涂料沉淀、保持均匀性的重要功能。

近年来，水性漆在汽车涂装中的应用越来越广泛，与传统溶剂型涂料相比，水性漆具有更高的粘度、不同的流变特性以及特殊的防腐蚀要求，这

对气动搅拌器的选型提出了新的挑战。

二、选型前的准备工作

2.1 明确涂料特性

在选型之前，必须全面了解所用涂料的特性参数：

- **涂料类型**：水性漆还是溶剂型漆，两者对设备材质要求差异显著

- **粘度范围**：水性漆粘度一般在55±5S（FC4号杯），比溶剂型漆高20-30S

- **固含量**：影响搅拌负荷和叶片设计

- **剪切敏感性**：部分涂料对剪切力敏感，需选择低剪切设计

- **温度要求**：水性漆对施工温度要求严格，通常需控制在23±0.5℃

 2.2 确定搅拌罐规格

搅拌器的选型需要与搅拌罐匹配，需明确以下参数：

- **罐体容量**：常见规格有20L、50L、200L、500L、1000L等

- **罐体形状**：平底、锥底或圆底，影响搅拌效果

- **罐体尺寸**：直径和高度决定搅拌桨叶直径和轴长

 三、气动搅拌器的核心选型参数

 3.1 气动马达类型选择

气动马达是搅拌器的动力核心，主要分为叶片式和活塞式两种：

| 马达类型 | 特点 | 适用场景 |

|---------|------|---------|

| 叶片式马达 | 转速高、体积小、成本较低 | 低粘度涂料、快速搅拌 |

| 活塞式马达 | 扭矩大、耗气量低（比叶片式少85%）、运行安静 | 高粘度涂料、重载工况 |

对于汽车涂装线，由于涂料粘度较高且需要连续运行，活塞式气动马达因其优异的扭矩特性和节能表现而更受青睐。

 3.2 功率与转速选择

气动搅拌器的功率和转速应根据涂料粘度和罐体容量确定：

| 适用容量 | 推荐功率 | 可调转速范围 | 可选减速比 |

|---------|---------|-------------|-----------|

| 20-50L | 1/6 HP | 0-2200 RPM | 3:1 |

| 50-150L | 1/3 HP | 0-1800 RPM | 5:1 |

| 200-350L | 3/4 HP | 0-1400 RPM | 10:1 |

| 500-1000L | 1.5 HP | 0-720 RPM | 15:1 |

**关键原则**：对于水性漆等高粘度涂料，应优先选择低转速、大扭矩配置，避免高速搅拌产生剪切力破坏涂料性能。

 3.3 搅拌桨叶设计

桨叶的设计直接影响搅拌效果和涂料均匀性：

- **叶片直径**：根据罐体直径选择，通常叶片直径应为罐体直径的1/3至1/2

- **叶片形状**：低剪切设计桨叶适用于水性漆，可防止漩涡产生和空气进入

- **叶片层数**：根据罐体深度可配置单层或多层叶片

- **材质要求**：必须采用不锈钢材质（SUS304或SUS316）

 3.4 搅拌轴设计

搅拌轴的长度应确保桨叶位于罐体合适位置：

- 轴长需根据罐体深度确定，保证桨叶距罐底适当距离

- 建议桨叶底部距罐底约为罐体直径的1/5至1/4

- 避免搅拌死角的产生，确保罐内无沉淀区域

 四、材质与防腐要求

 4.1 水性漆的特殊要求

水性漆含有大量水分（＞60%），导电性高，容易出现电蚀反应，对设备材质有严格限制：

- **接触涂料部件**：必须使用SUS304或SUS316不锈钢

- **禁止使用**：碳钢、不同种类金属混合使用（防止电位差腐蚀）

- **管路材质**：建议采用SUS304及以上，新建涂装线可采用SUS316

 4.2 常规材质选择

对于溶剂型涂料，材质要求相对宽松：

- 搅拌轴和叶片：SUS304不锈钢

- 罐体：SUS304不锈钢

### 4.3 密封件与附件

密封圈、轴承等附件需根据涂料性质选择：

- 普通溶剂型：丁腈橡胶、聚四氟乙烯

- 水性漆：需选用耐水、耐腐蚀的特种密封材料

 五、气动系统配套要求

 5.1 气源质量要求

气动搅拌器的稳定运行依赖于洁净、干燥的压缩空气：

- **工作压力**：通常要求0.6-0.7MPa（85-100 PSI）

- **压力**：不应超过0.8MPa（115 PSI）

- **气路配置**：必须安装过滤器、调压阀和油雾器三大件

### 5.2 润滑要求

- 有油雾器配置时：可连续自动润滑

- 无油雾器时：需每2-3小时从进气口注入润滑油（夏季20号机油，冬季10号机油）

 5.3 转速调节

气动搅拌器可通过调节供气压力和流量实现无级调速，操作简便。对于水性漆，建议采用较低转速运行，避免：

- 产生漩涡导致空气进入涂料

- 剪切力过大破坏涂料性能

- 涂料分层现象

 六、防爆与安全要求

汽车涂装车间属于易燃易爆场所，对设备安全性有严格要求：

- **防爆认证**：选择通过国家防爆认证的气动马达产品

- **无火花运行**：气动搅拌器使用压缩空气为动力，不产生电火花，本质安全

- **过载保护**：气动搅拌器负载过大时只会减速或停止，解除负载后自动恢复，不会产生机械故障

 七、安装与维护要点

 7.1 安装要求

- 搅拌器需牢固安装于罐盖，法兰连接尺寸需匹配

- 搅拌轴需垂直安装，避免偏心

- 气路连接需使用快速接头，便于维护

 7.2 日常维护

- 定期检查气路过滤器，及时排放积水

- 检查油雾器油位，保持适当润滑

- 定期检查搅拌轴和叶片腐蚀情况

- 运行中注意异常噪音和振动

 7.3 清洗注意事项

水性漆系统清洗需特别注意：

- 清洗流程：清洗稀释剂→亲水性稀释剂→树脂清洗→纯水洗

- 避免使用不同金属材质的清洗工具

- 清洗后及时干燥，防止生锈

八、选型检查清单

为确保选型正确，建议按以下清单逐项确认：

- [ ] 明确涂料类型（水性/溶剂型）及粘度参数

- [ ] 确认搅拌罐容量和尺寸

- [ ] 选择合适功率和转速范围的气动马达

- [ ] 确认搅拌桨叶直径和层数

- [ ] 确认浸液部件材质符合防腐要求（水性漆必须用不锈钢）

- [ ] 确认气源压力和流量满足要求

- [ ] 确认气路配置有过滤器、调压阀、油雾器

- [ ] 确认产品具有防爆认证

- [ ] 确认安装尺寸与现场匹配

 九、结语

汽车涂装线输调漆系统气动搅拌器的正确选型，需要综合考虑涂料特性、罐体规格、材质要求、气源条件等多方面因素。随着水性漆的推广应用，

对搅拌器的低剪切设计、防腐性能和温控要求日益提高。选型人员应充分了解工艺需求，参考本文提供的选型参数和检查清单，选择适合的搅拌

器产品，确保涂装生产线稳定高效运行。

DSV德斯威提醒正确的选型不仅能保证涂装质量，还能延长设备寿命、降低维护成本、提高生产效率，是涂装车间实现精益生产的重要环节。
