活塞式与叶片式气动马达扭矩与耗气量深度对比

气动马达作为以压缩空气为动力源的执行元件，凭借其防爆、无级调速、过载自保护等特性，在石油化工、矿山机械、食品包装等领域得到广泛应用。在众多气动马达类型中，活塞式和叶片式是主流的两种结构形式。本文将从扭矩特性和耗气量两个核心维度，对两类气动马达进行深度对比分析。

 一、工作原理的根本差异

两种马达的结构差异决定了它们的性能取向。

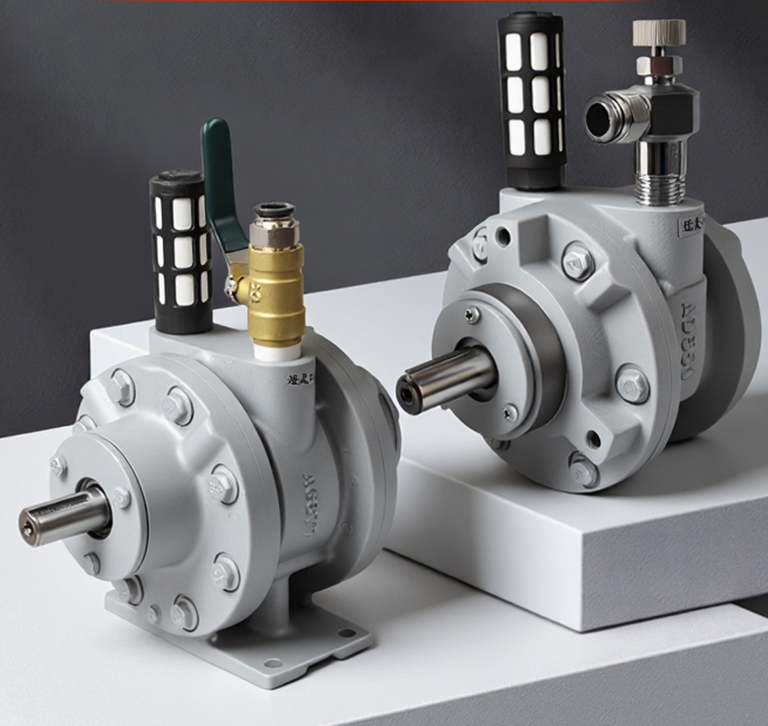

叶片式气动马达主要由转子、定子、叶片及壳体组成。叶片安装于偏心转子的径向沟槽中，压缩空气进入后作用于叶片端面，压力差驱动转子旋转。由于叶片与定子

之间为滑动摩擦，摩擦阻力较小，因此叶片式马达更容易实现高转速运转。

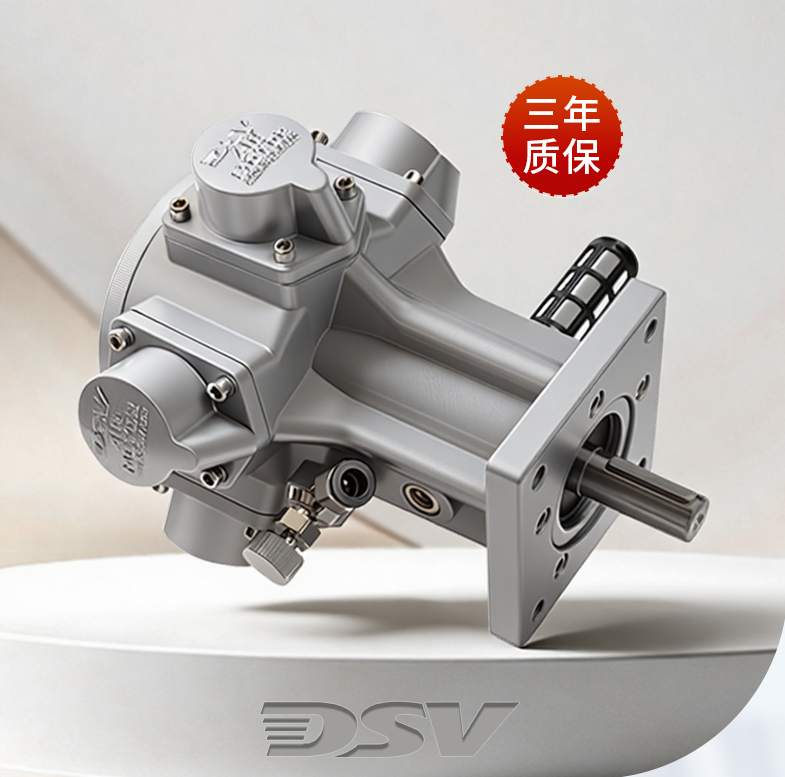

活塞式气动马达则采用气缸-活塞结构，压缩空气依次进入各气缸，推动活塞作往复直线运动，通过斜盘或曲柄机构将直线运动转换为输出轴的回转运动。活塞运动涉

及较多的摩擦副，且往复运动惯量较大，因此转速相对较低。

二、扭矩特性对比

1. 扭矩输出能力

活塞式气动马达在扭矩输出方面具有显著优势。其核心原因在于：活塞的承压面积远大于叶片，压缩空气作用在活塞上产生的驱动力更大，从而能够输出更高的扭矩。

从实际产品参数来看，以相近功率等级的产品进行对比：

| 类型 | 型号 | 功率(HP) | 额定转速(rpm) | 额定扭矩(N·m) |

|------|------|----------|---------------|---------------|

| 活塞式 | TMH020 | 0.2 | 900 | 1.56 |

| 叶片式 | TMY010 | 0.1 | 1960 | 0.36 |

当功率提升至0.5HP级别时，活塞式TMH050的额定扭矩达到4.8 N·m（720 rpm），而叶片式TMY040在0.4HP功率下的扭矩仅为2.0 N·m（1400 rpm）。在更大功

率区间，活塞式的扭矩优势更为明显——GARDNER-DENVER的活塞式气动马达扭矩可达2647 N·m，而同品牌叶片式产品至大扭矩为865 N·m。

2. 低速性能与启动扭矩

活塞式气动马达在低速工况下表现优异。由于活塞式结构在低速时仍能保持良好的密封性和压力建立能力，其低速扭矩输出平稳，且具有较高的启动扭矩，能够直接带

载启动。这一特性使其特别适用于需要重载启动的场合。

相比之下，叶片式马达的低速性能较差。在低速运行时，叶片离心力不足，难以与定子内壁形成良好密封，导致压缩空气泄漏增加，启动扭矩相对较小。

3. 转速范围

叶片式气动马达的转速普遍高于活塞式。从技术参数可见，叶片式马达的空载转速可达7000 rpm，额定转速通常在1400-3000 rpm区间；而活塞式马达的额定转速多在

720-1100 rpm范围内。这一特性使叶片式更适合需要高速运转的应用场景。

三、耗气量对比

耗气量是评价气动马达经济性的关键指标，直接关系到运行成本。

1. 单位功率耗气量对比

根据行业技术资料，两类马达的每千瓦耗气量存在差异：

| 类型 | 每千瓦耗气量(m³/min) |

|------|----------------------|

| 叶片式（小型） | 1.8～2.3 |

| 叶片式（大型） | 1.0～1.4 |

| 活塞式（小型） | 1.9～2.3 |

| 活塞式（大型） | 1.0～1.4 |

从数据来看，在同等功率等级下，两类马达的耗气效率基本处于同一水平区间。小型马达的耗气量较高，大型马达由于容积效率提升，单位功率耗气量反而降低。

2. 同功率产品耗气量对比

以具体产品为例进行横向对比（工作压力均为0.6MPa）：

| 类型 | 型号 | 功率(HP) | 耗气量(L/min) | 单位功率耗气量(L/min·HP) |

|------|------|----------|---------------|--------------------------|

| 活塞式 | TMH010 | 0.1 | 180 | 1800 |

| 叶片式 | TMY010 | 0.1 | 195 | 1950 |

| 活塞式 | TMH050 | 0.5 | 580 | 1160 |

| 叶片式 | TMY060 | 0.6 | 900 | 1500 |

对比可见，在小功率（0.1HP）等级下，活塞式耗气量180 L/min略低于叶片式的195 L/min。当功率提升至0.5-0.6HP等级时，活塞式的单位功率耗气量优势更为明显

——活塞式约为1160 L/min·HP，而叶片式达到1500 L/min·HP。

3. 不同品牌的技术差异

值得注意的是，不同制造商的技术水平会显著影响耗气量。部分采用优化设计的气动马达产品，通过多减速比技术可将耗气量降低60%以上。这表明在选型时，除考虑

类型差异外，具体品牌和型号的技术水平同样重要。

四、综合对比与选型建议

扭矩特性总结

| 对比维度 | 活塞式气动马达 | 叶片式气动马达 |

|----------|----------------|----------------|

| 输出扭矩 | 中高扭矩 | 低扭矩 |

| 启动扭矩 | 高，可带载启动 | 较低 |

| 低速性能 | 优异，扭矩输出平稳 | 较差，低速易泄漏 |

| 转速范围 | 低速至中速（<1500 rpm） | 中速至高速（可达7000 rpm） |

 耗气量总结

| 对比维度 | 活塞式气动马达 | 叶片式气动马达 |

|----------|----------------|----------------|

| 单位功率耗气量 | 与叶片式相当，略优 | 与活塞式相当 |

| 小功率经济性 | 略优于叶片式 | 略低于活塞式 |

| 大功率经济性 | 优势更明显 | 相对较高 |

应用选型建议

优先选用活塞式气动马达的场景：

- 需要大扭矩输出、重载启动的工况，如起重机、绞车、绞盘、拉管机等

- 低速运转且对扭矩平稳性要求较高的场合

- 矿山、钻井等载荷波动较大的恶劣环境

- 需要频繁启停、正反转切换的应用

优先选用叶片式气动马达的场景：

- 追求高转速的场合，如手持工具、复合工具等

- 功率需求中等、对体积和重量有要求的设备

- 输送带、泵、升降机等连续运转设备

- 对成本较为敏感、扭矩要求不高的通用场合

五、结论

活塞式与叶片式气动马达在扭矩特性和耗气量方面存在明显差异。活塞式气动马达凭借活塞的大承压面积，在输出扭矩、低速性能和启动扭矩方面占据优势，适合重载、

低速、频繁启停的工况；叶片式气动马达则因结构简单、摩擦损耗小，在转速方面具有天然优势，适合高速、轻载的应用场景。

在耗气量方面，两类马达的单位功率耗气量基本处于同一水平，但具体数值受功率等级、制造工艺和技术水平影响较大。活塞式在大功率等级下经济性略优，叶片式则

在某些小功率产品中表现接近。实际选型时，应结合具体工况的扭矩需求和气源供给能力，综合评估技术参数，选择适配的产品型号。
